Подбор кардана по VIN и маркировке: почему каталожного номера недостаточно
Ошибка при выборе карданного вала обнаруживается не всегда сразу. Деталь может подойти к фланцам раздаточной коробки и редуктора, но уже через несколько сотен километров появится вибрация, гул или ускоренный износ шарниров. Чтобы этого не случилось, подбор карданного вала должен учитывать не только модель автомобиля, но и VIN, маркировку агрегатов и фактические размеры.
Каталожный номер, напечатанный на бирке или выбитый на трубе, — это отправная точка, а не гарантия совпадения. Производители меняют конструкцию привода в пределах одной модели: иная коробка передач, другая раздаточная коробка, увеличенная колесная база или наличие системы постоянного полного привода меняют длину и конструкцию вала. Поэтому одинаковый кузов и даже двигатель не означают, что трансмиссия устроена так же.
Какие данные нужны для точного подбора
При обращении за подбором кардана в Новосибирске стоит подготовить максимум информации. Минимальный набор выглядит так:
- VIN автомобиля — по нему сверяют заводскую комплектацию и каталожные номера;
- тип кузова, колесная база и год выпуска;
- тип коробки передач (механика, автомат, робот);
- тип привода — задний, полный или подключаемый полный;
- число секций вала и наличие промежуточной опоры;
- маркировка агрегатов — раздаточной коробки, редуктора или коробки передач.
Для коммерческой техники и пикапов дополнительно важны тип кабины и длина базы: один и тот же грузовик в исполнении с разной колесной базой получает разные карданные валы. У фургонов и спецтехники разница может составлять несколько сантиметров, но именно она делает деталь невзаимозаменяемой.
Почему фланцы и шлицы решают больше, чем каталожный номер
Карданный вал крепится к фланцу раздаточной коробки или коробки передач с одной стороны и к фланцу редуктора — с другой. Совпадение крепежных отверстий и диаметра окружности их расположения само по себе не гарантирует совместимость. Имеют значение:
- Форма и тип фланца. Существуют фланцы с центрированием по пояску, по конусу и по наружному диаметру. Детали с одинаковым рисунком отверстий, но разным посадочным пояском не становятся взаимозаменяемыми.
- Тип шарнира. Игольчатый шарнир на иглах, шарнир с подшипником скольжения и ШРУС имеют разную конструкцию и требования к смазке.
- Шлицевое соединение. Важны диаметр, число шлицов и их профиль. Подвижное шлицевое соединение одной марки не подходит к валу другой — детали не становятся совместимыми просто потому, что обе сделаны по стандарту.
- Подвесная опора. Даже если вал подошел по фланцам, промежуточная опора может не совпасть по креплению к кузову или раме.
Поэтому при подборе по VIN сначала сверяют каталожный номер, затем проверяют геометрию и состояние посадочных поверхностей. Если комплектация автомобиля изменена — например, установлена другая раздаточная коробка, — правильнее ориентироваться на фактические размеры, а не только на код по каталогу.

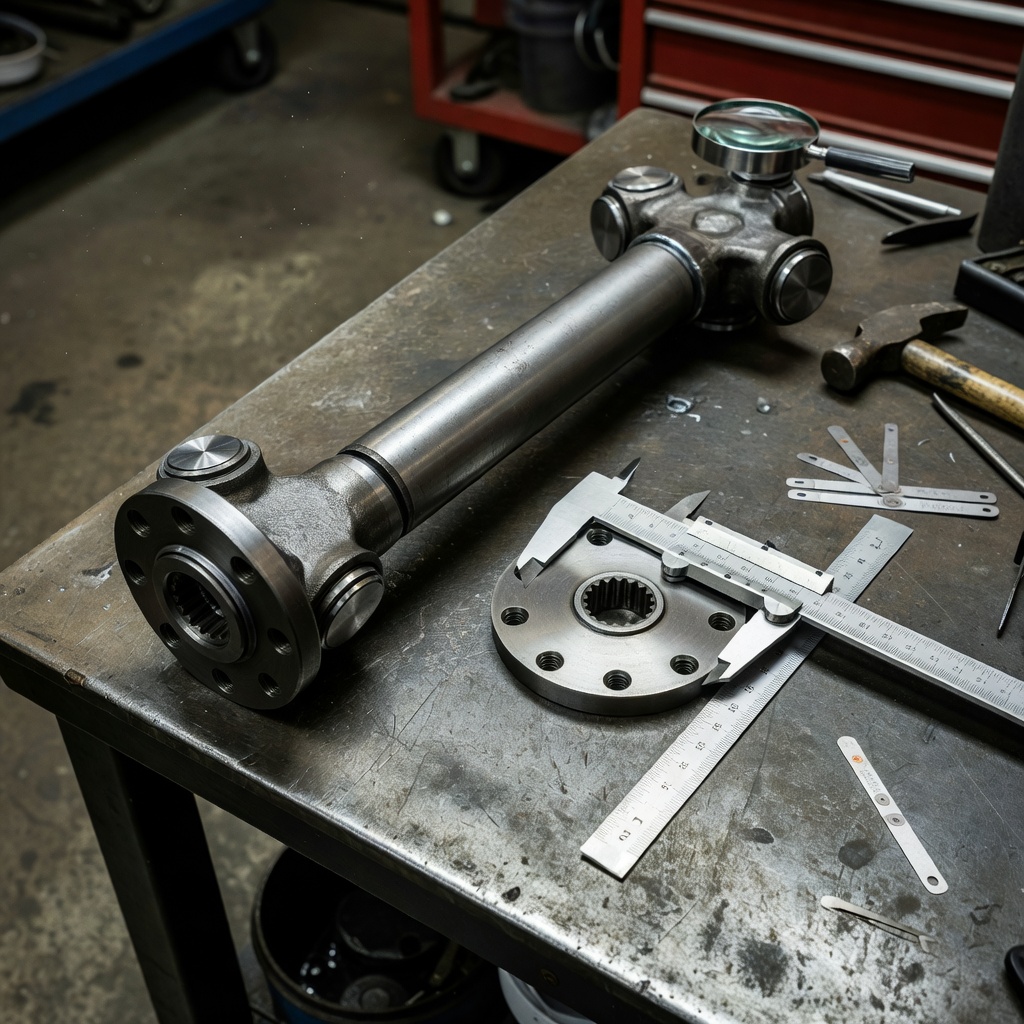

Как проверяют вал перед установкой
Даже новая деталь из каталога не всегда устанавливается без проверки. Перед монтажом специалисты сравнивают:
- рабочую длину вала по осям шарниров в сжатом и растянутом положении;
- диаметр и положение центрирующего пояска фланцев;
- число шлицов и длину шлицевой части;
- направление сборки секций — на валах с несколькими секциями метки должны совпадать;
- состояние подвесного подшипника и его кронштейна.
Отдельное внимание уделяют маркировке. На многих валах есть номер, по которому можно свериться с каталогом производителя. Но маркировка — это не самостоятельная гарантия: встречаются случаи, когда деталь перекрашена, а старая бирка утрачена. Тогда единственный надежный путь — сравнение размеров с образцом или данными автомобиля.
Что делать, если VIN недоступен
Для спецтехники, прицепов и автомобилей после серьезного тюнинга подбор по VIN невозможен. В таких случаях подходят к вопросу иначе — измеряют вал, который стоит на машине, или привозят образец на дефектовку. Понадобятся:
- общая длина вала по центрам шарниров;
- длина сжатого и растянутого состояния для валов с подвижным шлицевым соединением;
- типы фланцев и размеры крепежных отверстий;
- число секций и расположение подвесной опоры.
Если старый вал деформирован или изношен, измерение проводят по раме и агрегатам: выставляют фланцы коробки и редуктора параллельно, затем рассчитывают необходимую длину. Такой подход применяют при изготовлении валов по образцу и техническому заданию.
Практический вывод
Надежный подбор карданного вала начинается с VIN и заводской комплектации, а завершается проверкой фланцев, шлицев и фактической длины. Совпадение модели автомобиля, рисунка отверстий или внешнего вида — недостаточное основание для покупки. Если комплектация изменена или информация по машине неполная, единственно верным решением становится сверка с образцом и измерение агрегатов. Это занимает больше времени, но исключает покупку несовместимой детали и повторный ремонт.
