Выбрать карданный вал без демонтажа старого и точных замеров можно только в редких случаях. На практике совпадение марки автомобиля и даже года выпуска не гарантирует идентичность детали, поэтому подбор карданного вала по маркировке и VIN требует проверки нескольких параметров трансмиссии, а не только кузова. Если пренебречь этим этапом, даже новая деталь может не встать на штатные места либо создать вибрацию на определенных скоростях.
Основная сложность в том, что один и тот же автомобиль мог оснащаться разными коробками передач, раздаточными механизмами и типами фланцев в зависимости от комплектации и периода производства. Именно поэтому специалисты сверяют не только модель, но и исходные данные конкретного узла.
Какие данные нужны для подбора по VIN
Подбор карданного вала по VIN позволяет сузить круг возможных вариантов, но не всегда дает однозначный ответ. Номер кузова указывает на заводскую комплектацию, однако при замене агрегатов предыдущим владельцем оригинальная конфигурация может быть изменена. Поэтому VIN полезен как первичный фильтр, но окончательное решение принимается после проверки фактических характеристик.
При обращении важно подготовить следующую информацию:
— полный VIN-код автомобиля;
— дату выпуска и модель двигателя;
— тип коробки передач (механика, автомат, робот);
— наличие раздаточной коробки и тип привода;
— колесную базу и тип кузова;
— количество секций карданного вала;
— маркировку старой детали, если она читаема.
Эти данные позволяют исключить варианты от соплатформенных моделей. Следует понимать, что внешнее сходство двух автомобилей не означает одинаковую трансмиссию: длина вала, конструкция шлицевого соединения и фланцев могут различаться даже при совпадении двигателя.
Почему маркировка и фланцы важнее номера кузова
Заводская маркировка карданного вала обычно наносится на трубу или фланец и содержит код модификации. Этот код напрямую связан с конкретным типом КПП и раздаточной коробки. Если маркировка отсутствует или повреждена коррозией, подбор выполняется по косвенным признакам.
Критическое значение имеют следующие параметры:
— тип шлицевого конца и его диаметр;
— количество шлицев и их профиль;
— форма фланца и диаметр центрирующего пояска;
— расстояние между крепежными отверстиями;
— расположение подвесной опоры.
Совпадение рисунка отверстий на фланце не является достаточным подтверждением совместимости. Центрирующий поясок может иметь другой диаметр либо глубину посадки, что приведет к биению при затяжке. Также различаются размеры крепежа: использование шпилек другой длины или диаметра способно вызвать ослабление соединения в процессе эксплуатации.

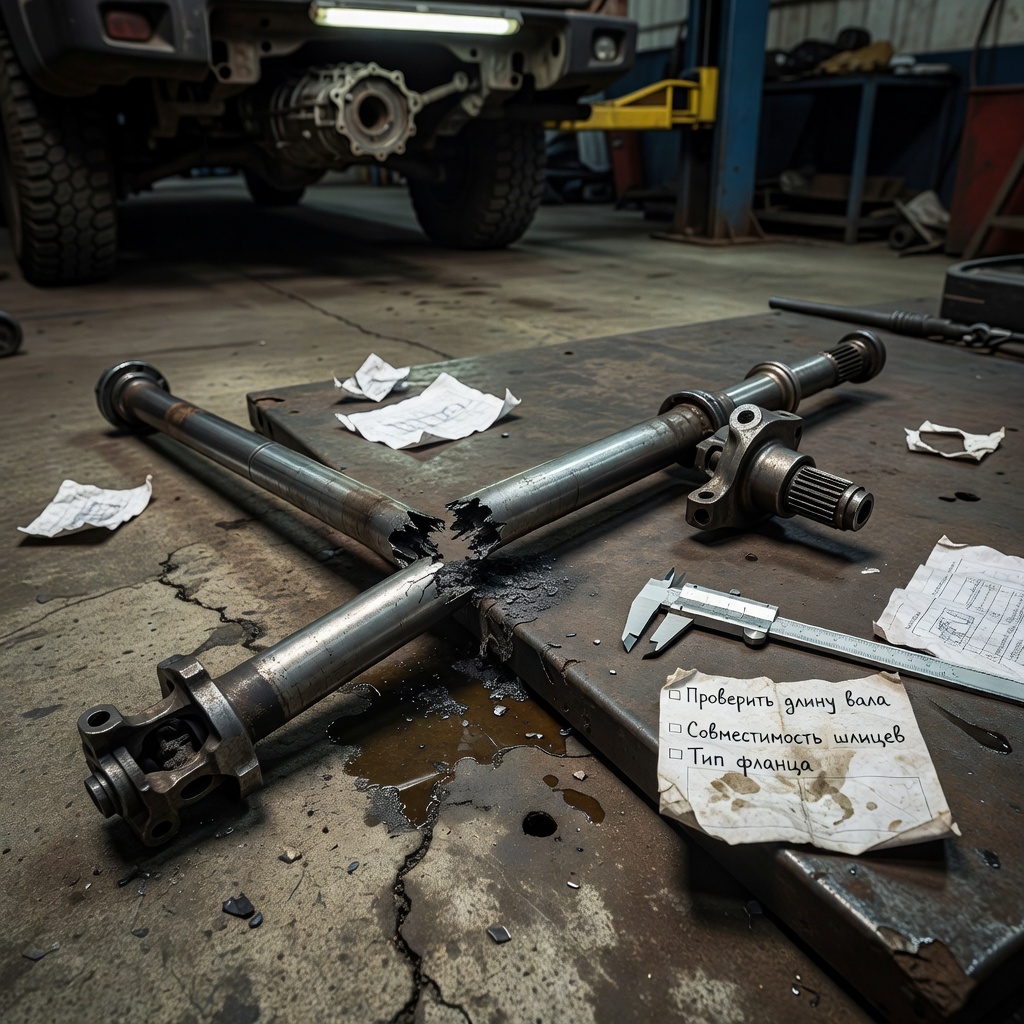

Методика проверки перед покупкой
Если деталь уже подобрана по каталогу или находится в наличии, перед установкой необходимо сверить несколько контрольных точек. Это снижает риск возврата и повторного ремонта.
Порядок осмотра выглядит следующим образом:
1. Сравнение общей длины вала от оси фланца до оси шлицевого конца.
2. Проверка хода шлицевого соединения (плавность и отсутствие люфта).
3. Осмотр фланцев: центрирующий поясок, диаметр отверстий, толщина.
4. Состояние шарниров: наличие люфта в подшипниках, целостность пыльников.
5. Оценка геометрии трубы: вмятины, следы ударов, отклонение от оси.
6. Совпадение посадочного места подвесного подшипника.
Визуальный осмотр не выявляет скрытый дисбаланс. Более того, деталь, которая свободно вращается на верстаке, при установке может создавать сильную вибрацию. Причина в том, что без динамической проверки невозможно оценить распределение массы относительно оси вращения.
Риски покупки детали без точного подбора
Наиболее частые ошибки возникают при попытке установить кардан от другой модификации той же модели. Например, вал для короткой базы не подойдет к удлиненной версии даже при совпадении фланцев. Разница в длине приводит к недостаточному заходу шлицев или упору в редуктор.
Другая распространенная ситуация связана с заменой КПП: если вместо механической коробки установлена автоматическая, хвостовик имеет другую длину и форму. Подбор карданного вала по модели кузова в этом случае неактуален, поскольку исходная заводская комплектация изменена.
Отдельного внимания заслуживает крепление подвесной опоры. Ее кронштейн приваривается к кузову или раме в строго определенном месте. Изменение длины вала хотя бы на несколько миллиметров требует переноса опоры, что в домашних условиях обычно приводит к появлению вибрации.
Практические рекомендации
Для подбора карданного вала в Новосибирске стоит подготовить данные о трансмиссии, а не только о кузове. Если деталь снимается с автомобиля, идеальным вариантом будет предоставить ее специалисту для обмера и сверки с каталогом. Это особенно важно для автомобилей с внесенными изменениями в конструкцию, включая установку дополнительного оборудования или замену силового агрегата.
При обращении в профильный сервис имеет смысл указать VIN, маркировку старого вала и тип коробки передач — этого достаточно для точного определения модификации. В сложных ситуациях может потребоваться выездная диагностика или предоставление фотографий фланцев и шлицевого соединения.
Итоговый вывод: подбор карданного вала по VIN — это стартовая точка, а не гарантия совместимости. Ориентироваться только на каталожный номер без проверки фланцев, шлицев и длины рискованно, так как даже незначительное несоответствие делает деталь непригодной к установке. Если есть сомнения в исходных данных, разумнее провести дефектацию снятого узла и заказать изготовление по образцу, чем покупать деталь, которая может не подойти.
